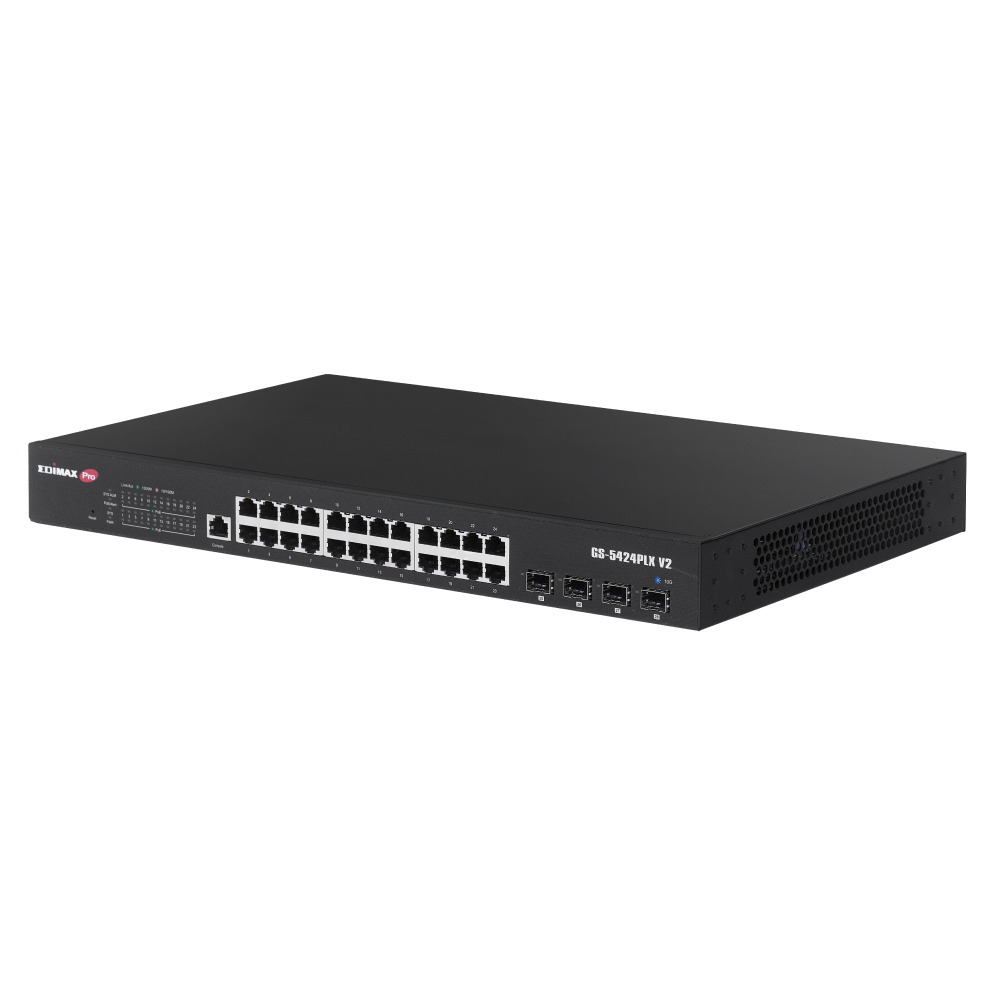

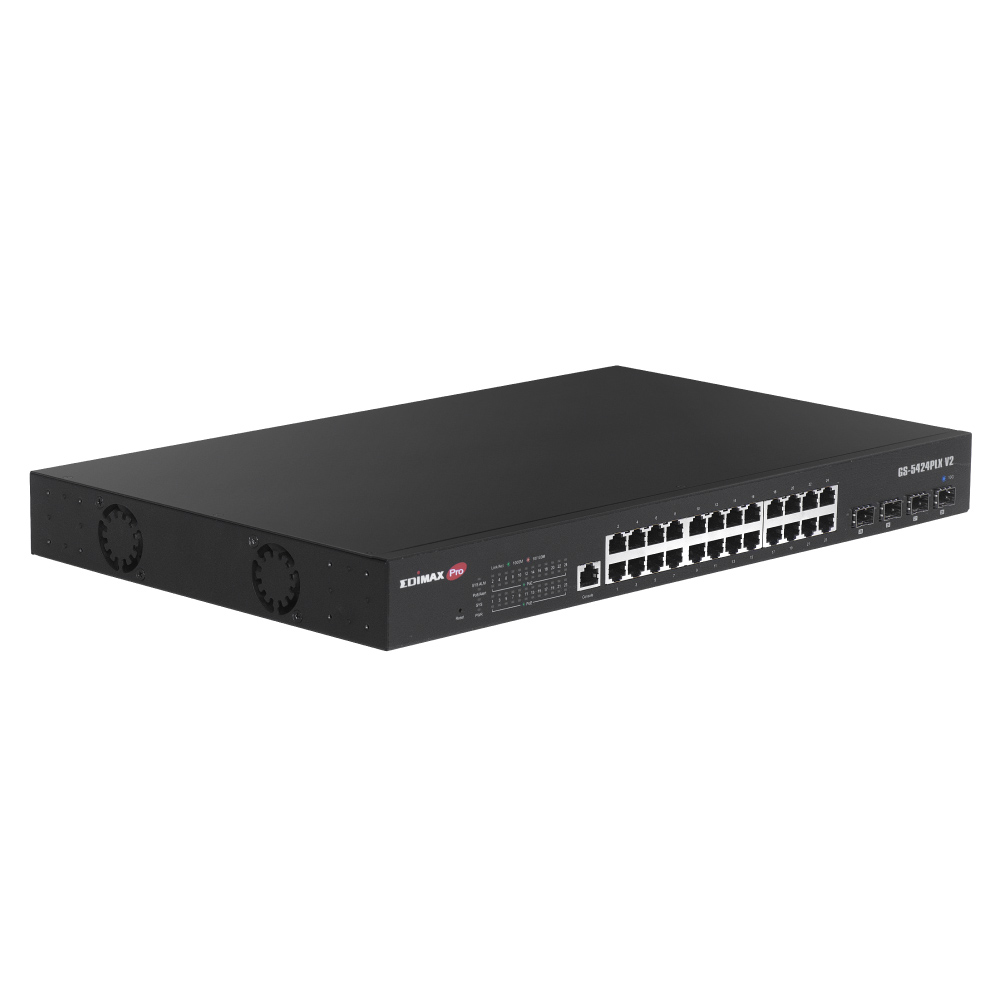

視訊監控 PoE+ 長距離28埠 Gigabit 智慧型網路交換器 (含 4埠10 GbE SFP+ 傳輸埠)

GS-5424PLX V2

Edimax Pro Logo
  • 24 個 Gigabit PoE+ 網路埠及 4 個 10 Gigabit SFP+ Uplink 光纖傳輸埠
  • 一鍵式創建虛擬區域網路 (VLAN) 、立即自動發現及自動註冊相容設備
  • 提供快速簡便的系統設定
  • 獨特的智慧溫度偵測及控管風扇速度,以達到節能省電和降低噪音
  • 自動偵測 PoE 受電設備 (PD) 運作狀況 (PoE PD Alive Check),提升網路可靠性
  • 雙韌體系統備援功能,即使其中一個系統韌體發生異常,系統也能正常運作
  • PoE 長距離供電及數據傳輸,保證至少達 200 公尺
  • PoE 埠具備防止電流倒灌保護電路 (PoE Backfeed Protection),避免損壞 PoE 埠及交換器本體
  • 視訊監控 VLAN 及語音 VLAN 功能確保視訊/語音傳輸品質
  • DHCP Snooping 監聽可防止惡意或無心的 DHCP 攻擊行為及降低假冒 DHCP 伺服器對網路安全影響
  • PoE+ 埠符合 IEEE 802.3af/at 標準,最高每埠可提供 30W 供電,總輸出功率高達 400W
  • 智慧 Layer 2 網路管理支援 SNMP v1/v2c/v3, Access Control List (ACL), QoS, 802.1Q VLAN, IPv4/IPv6, Port Trunking, Port Mirroring, IGMP v1/v2/v3 Snooping 等等
  • 支援背板頻寬 128Gbps,封包轉發率 95.2Mpps,MAC 位址 16K 及巨型封包 (Jumbo Frame) 12KB
Edimax MIT台灣製造, 滿足專案需求



MIT台灣製造, 滿足專案需求 (*洽詢業務單位)


專為「視訊監控網路」而生

為系統整合商 (SI) 和專業安裝人員提供了簡易的安裝設定,可自動快速發現網路上符合標準的設備及控管這些設備。 視訊監控設備安裝設定,從來沒有這麼簡單輕鬆又安全。

超越安全,相得益彰

EDIMAX 視訊監控交換器系列大幅地增強了 IP 監控網路系統的功能及安裝便利性;交換器都可以一鍵式創建虛擬區域網路 (VLAN) 、立即自動發現及自動註冊,快速簡便 、隨插即用。

EDIMAX GS-5424PLX V2 Surveillance VLAN Switch ONVIF compliant auto-created

一鍵式創建 Surveillance VLAN

單擊“Config. Reload”按鍵,重新加載,自動建立初始化 Surveillance VLAN (視訊監控虛擬區域網路),以提供流暢和安全的視訊傳輸。

EDIMAX GS-5424PLX V2 Surveillance VLAN Switch ONVIF compliant auto-discovery

自動發現

本交換器的自動發現功能,可以使您的產品一但連接上,可靈活地快速的被找到,而不受特定品牌的限制。

EDIMAX GS-5424PLX V2 Surveillance VLAN Switch ONVIF compliant auto-enrollment

自動註冊

自動發現功能發現新的 IP 攝影機或其他設備連到交換器時, 交換器會自動添加註冊設備到 Surveillance  VLAN,省時省力又安全。

為您的安防視訊監控及企業網路量身打造

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports

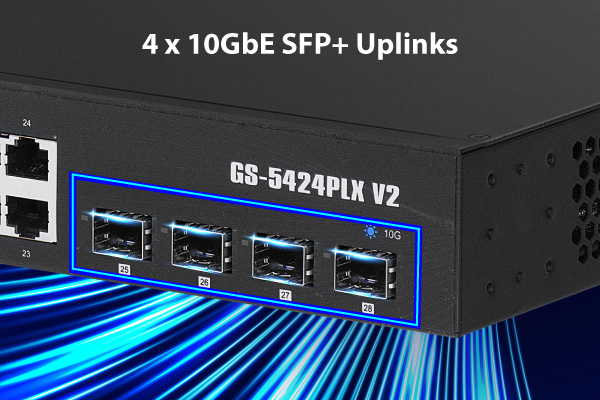

解決流量瓶頸
​4個 10GbE 上行光纖傳輸埠

配備 24 個高速 Gigabit 埠和 4 個超高速 10 Gigabit 的 SFP+ Uplink 上行光纖傳輸埠,可提供高達 40Gbps 的速度和長距離光纖傳輸能力,單一的 SFP+ 傳輸埠提供 10 千兆級效能,消除上行網路瓶頸,提供高頻寬骨幹網路滿足需求。

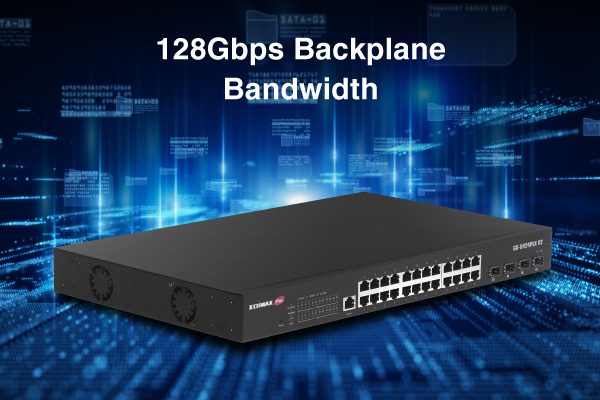

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, 128Gbps Baclplane bandwidth

強大數據交換處理能力
具有 128Gbps 背板頻寬

此網路交換器擁有 128Gbps 背板頻寬,具有強大的交換能力, 保持無阻塞的封包交換,可將數據以超高速發送至目標設備。 它支援最大至 95.2Mpps ( 64-byte 封包大小) 的轉發速率,無延遲地利用最大可用頻寬。

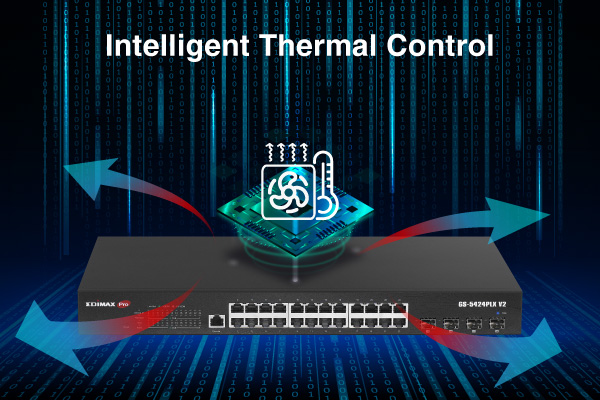

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, intelligent thermal detection and system cooling control

有效節能降噪
智慧溫度偵測及控管風扇

獨特的智慧溫度偵測器及風扇控管器,可視環境溫度開啟或關閉風扇,或控管風扇速度,有效散熱以確保交換器可在最佳狀況下運作,並達到節能省電和降低噪音。

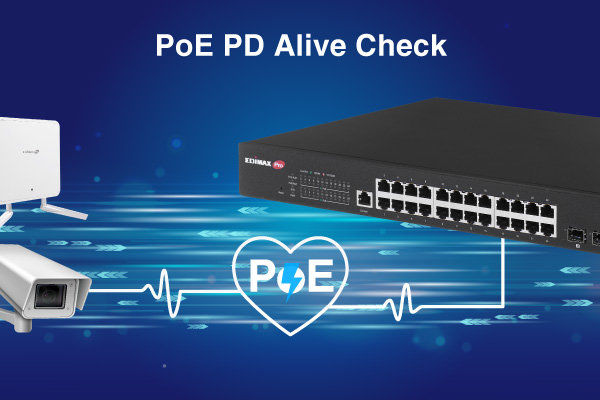

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, PoE PD Alive Check

具經濟效益
自動偵測 PD 受電設備

透過自動偵測 PD 受電設備狀況 (PD Alive Check) 功能,可自動偵測受電設備運作和功率使用狀況,一旦斷電可立刻重啟電源,遠端控制,不需親臨現場,節省時間及人力成本。

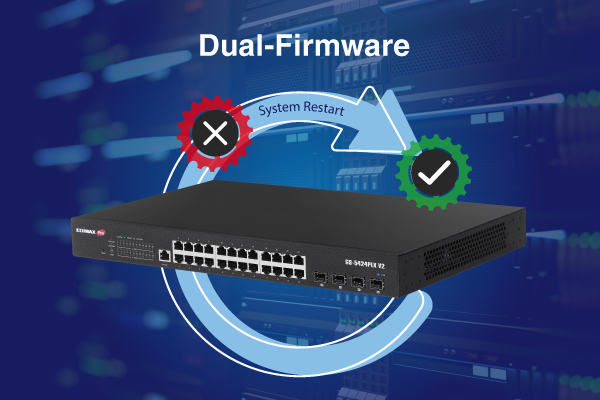

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, dual firmware

穩定可靠的網路
雙韌體即時備援

內建雙韌體映像檔 (Dual Firmware Image) 具系統備援功能確保系統穩定運作。可將其中一個韌體指定為預設,另一個做備援,發生問題時即刻啟動,減少停機時間。

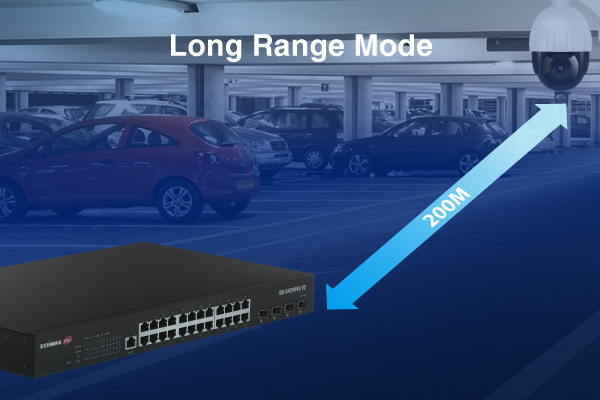

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, PoE long range mode, up to 200 meters

更長距離網路連線
長距離 PoE 保證 200 公尺

長距離 PoE 功能可將資料和電力傳輸距離擴展到至少 200 公尺,適合長距離應用,尤其是在遠方有電源供應因難的地方,例如 IP 攝影機、VoIP 網路電話和遠端支援 PoE 受電的物聯網設備。

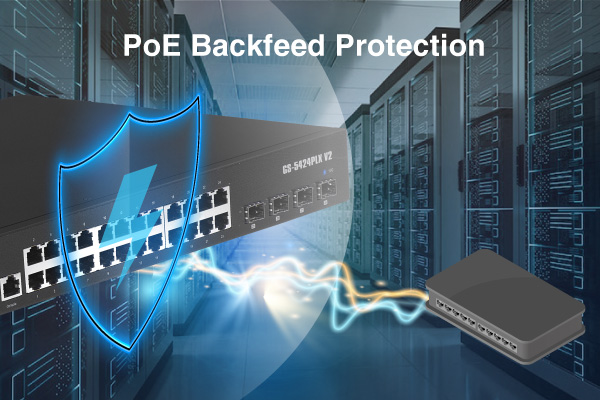

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, PoE backfeed protection

保持設備安全
PoE 防止電流倒灌

PoE 檢測功能能驗證連接的設備是否符合 802.3at/802.3af (PoE+/PoE) 標準規格;此外,每個 PoE 埠均有防止電流倒灌保護電路功能 (PoE Backfeed Protection),可以避免在連接非標準 PSE (電源設備) 時損壞 PoE 埠及交換器。

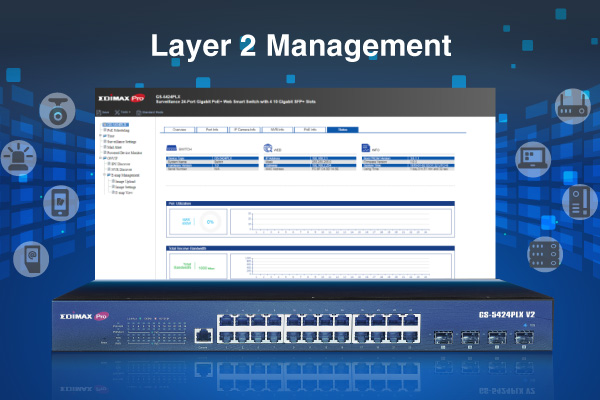

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, Smart Layer 2 Management

簡易直覺功能具足
智慧型 L2 (Layer 2) 管理

專為需要智慧型 L2 (Layer 2) 網路管理的中小型企業 (SMB) 和大企業 (Enterprise) 網路而設計。這款智慧型網路交換器透過簡易友善、直覺好操作的智慧型網頁管理介面 Web-based UI,提供實用的網路管理工具 。

安防視訊監控及企業網路的最佳選擇

非常適合在需要廣泛部署 IP 網路視訊監控系統的環境中使用。 如辦公室/商業大樓、住宅樓/社區、停車場、購物中心、校園、飯店、醫院、機場/車站、建築工地、主題公園/遊樂園等。

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, Office Space/Business Buildings

辧公室/商業大樓

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, Residential Buildings/Community

住宅樓/社區

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, Shopping Center/Hotel/Hospital/Campus

購物中心、校園、飯店、醫院

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 24-Port Gigabit PoE+ Web Smart Switch with 4 SFP+ 10G Ports, Airport/Transportation Station/Parking Lot

機場/車站、停車場、建築工地、主題樂園

應用示意圖

EDIMAX GS-5424PLX V2 Surveillance VLAN Long Range 28-Port Gigabit PoE+ Web Smart Switch with 4 10GbE SFP+ Uplinks


產品規格

硬體規格

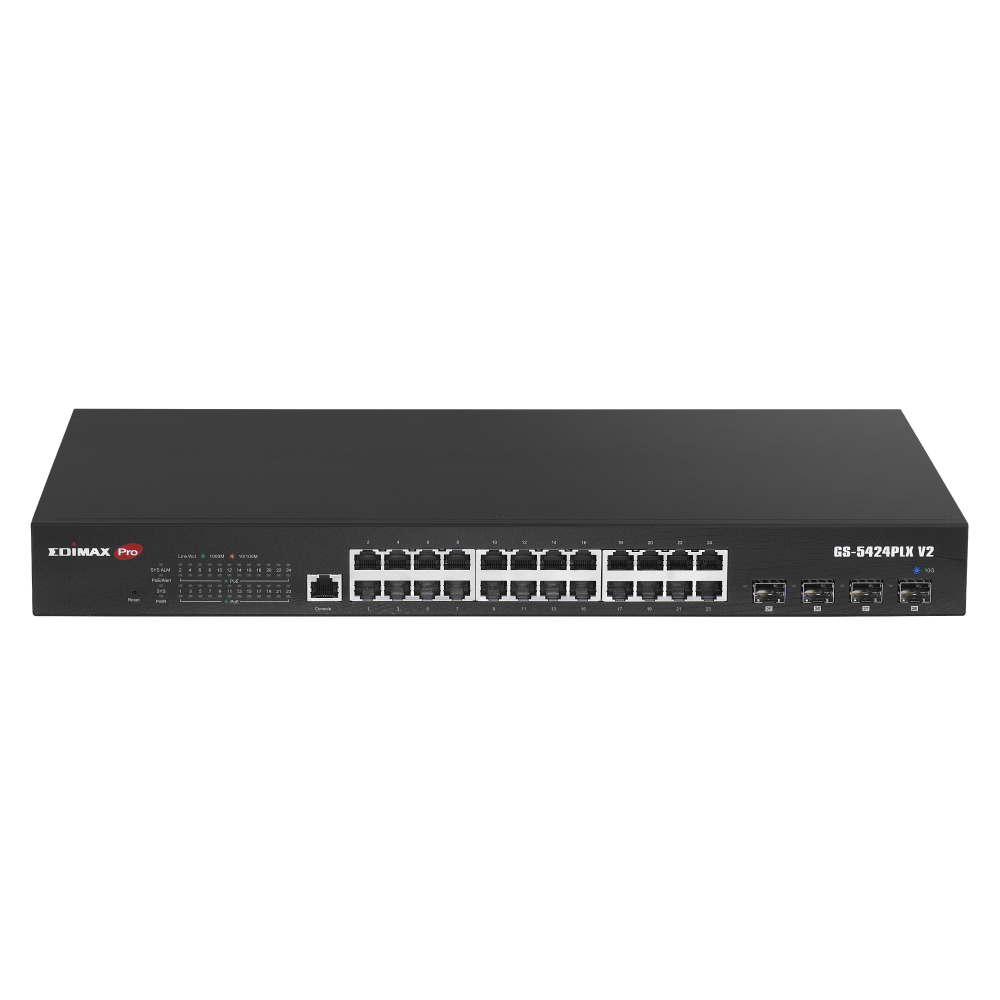

介面埠
  • 24 x RJ45 PoE+ 10/100/1000Base-T Gigabit 千兆乙太網路傳輸埠
  • 4 x SFP+ 10 Gigabit 十千兆乙太網路光纖上行傳輸埠
  • 1 x RJ45 Console 埠含 console 線
按鍵 重置鍵 Reset
LED 指示燈

  • PWR: 系統電源指示燈
  • PoE Alert: PoE供電超載警示燈
  • SYS ALM: 系統警示燈
  • SYS: 系統指示燈
  • PoE: 每埠 PoE 供電狀態 (1-24埠)
  • Link/Act: 每埠連線傳輸狀態  (1-28埠)

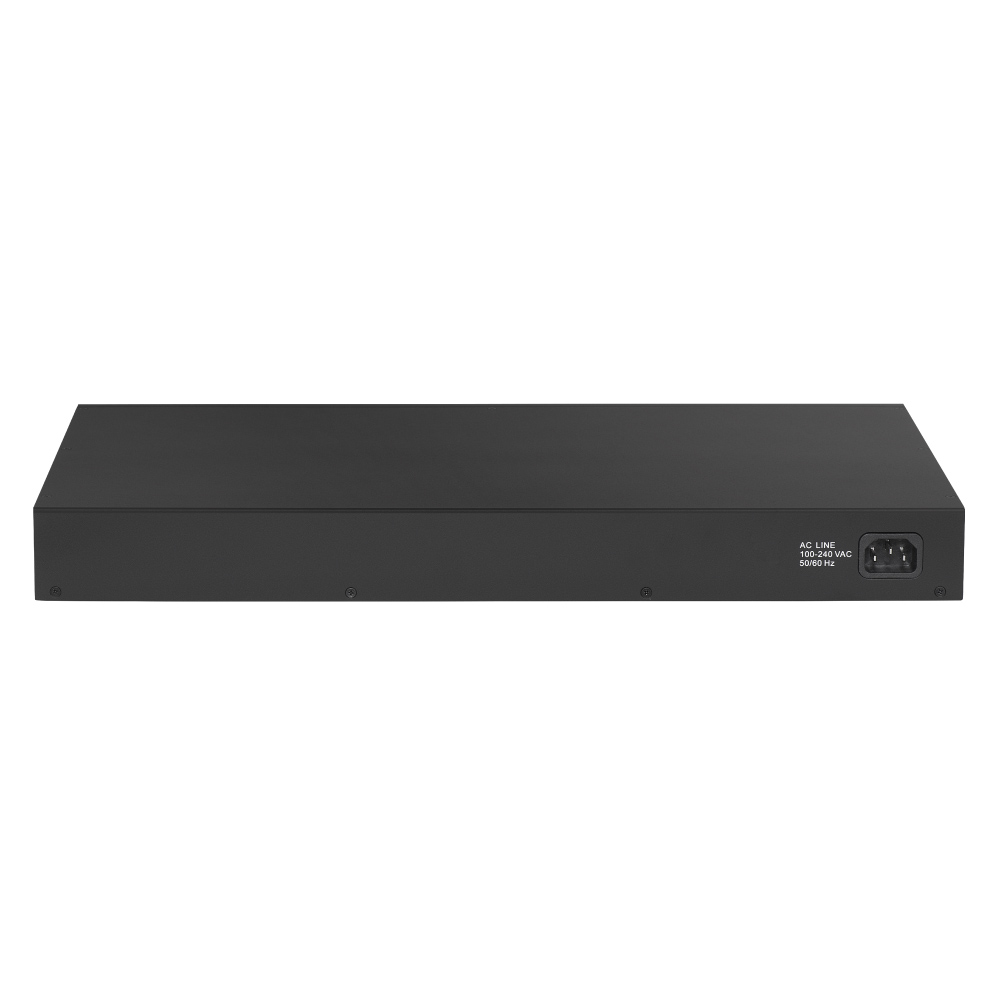

電源輸入
  • 電壓和電流: 100-240VAC~5.5A (最大)
  • 頻率: 50-60Hz (內部電源
安裝方式 桌上型或機架式安裝 (本產品含機架安裝配件)
外型 金屬外殼
風扇 2 x 智慧溫度偵測控管風扇
尺寸 441(L) x 270(W) x 44(H) mm
重量 2.45kg
系統效能
背板頻寬 128Gbps
封包轉發率 最大值 95.2Mpps (64-byte package size)
MAC 位址 16K
巨型封包 12KB
緩衝記憶體 12Mb
PoE 乙太網路供電
標準 IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
PoE 單埠最高供電量 每埠最高 30W
PoE 總供電量 最大值 400W
網路供電腳位 1/2(+), 3/6(-) End-Span (mode A)
PoE 管理 PoE 狀態 status , PoE 時程 scheduling, PoE 優先順序 priority, PoE 開/關 on/off, 自動偵測 PD 受電設備 (PoE PD alive check)
長距離網路供電 保證 PoE 長距離資料傳輸及供電距離可達至少 200 公尺 (傳輸速率 10Mbps)
電源反饋保護 內建於每個 PoE 埠
軟體規格
服務品質
Quality of Service (QoS)
  • Rate limiting on packets sent and received by an interface
  • 8 queues on each port
  • WRR, SP, WRR+SP queue scheduling algorithms
  • Re-marking of the 802.1p priority and DSCP priority
  • Rate limiting in each queue and traffic shaping on ports
服務等級
Class of Service (CoS)
  • IEEE 802.1p class of service (SPQ, WRR)
  • Port-based CoS
  • IP TOS precedence
  • 802.1p VLAN Information based CoS
  • DSCP based CoS
  • TCP/UDP Based CoS
網路生成樹
Spanning Tree
  • IEEE 802.1d Spanning Tree Protocol (STP)
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
  • IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
虛擬區域網路
VLAN
  • Up to 256 VLANs and 4096 VLAN IDs
  • 802.1Q tag-based VLAN
  • Port-based VLAN
  • Surveillance VLAN
  • Voice VLAN
  • MAC VLAN
  • GVRP
網際網路通訊協定第六版
IPV
  • IPv6 over Ethernet (RFC 2464)
  • Dual-stack (RFC 4213)
  • ICMPv6 (RFC 4884)
  • Neighbor discovery (RFC 4861)
  • Auto configuration
  • Static IPv6 address and prefix length
  • Static IPv6 default gateway
  • IPv6 duplicate address detection
鏈路聚合
Link Aggregation
(又稱連線埠匯聚 Port Trunking)
  • IEEE 802.3ad LACP Trunk-Static Trunk
  • Up to 8 trunk groups
網路群播管理偵聽
IGMP Snooping
  • IGMP v1/v2 /V3 snooping
  • Block unknown multicast traffic
連線埠鏡像監測
Port Mirroring
Port Mirroring Traffic Direction:
  • Both (Ingress and Egress)
  • Ingress
  • Egress
安全性
  • RADIUS
  • TACACS+
  • AAA
  • Management Access
  • Authentication Manager
  • Port Security
  • Protected Port
  • Broadcast Storm Control
  • DoS
  • Dynamic ARP Inspection
  • DHCP Snooping
  • IP Source Guard
  • BPDU Guard
  • Remote Access: HTTPS/SSH/HTTP/Telnet/ Session Timeout
管理
  • User Interface: Web-based management
  • User Account: Login account configuration
  • Firmware Upgrade: Firmware upgrade by WEB
  • Syslog: Support event log, alarm log and security log
  • Dual-firmware image for failover mechanisms
  • ACL (Access Control List)
  • CLI (Command-Line Interface)
  • User Account: Login account configuration
  • SNMP v1/v2c/v3
其他
標準
  • IEEE 802.3 10Base-T Ethernet 乙太網路
  • IEEE 802.3u 100Base-TX Fast Ethernet 快速乙太網路
  • IEEE 802.3ab 1000Base-T Gigabit Ethernet 千兆超高速乙太網路
  • IEEE 802.3z SFP Gigabit Ethernet over optical fiber 光纖千兆超高速乙太網路
  • IEEE 802.3ae SFP+ 10 Gigabit Ethernet over optical fiber 光纖十千兆超高速乙太網路
  • IEEE 802.3af Power over Ethernet (PoE) 乙太網路供電
  • IEEE 802.3at Power over Ethernet Plus (PoE+) 乙太網路供電
  • IEEE 802.3x Full-duplex and Flow Control 全雙工及流量控制
  • IEEE 802.1p Quality of Service (QoS) 品質服務
  • IEEE 802.1x Port-based Network Access Control (PNAC) 基於埠的網路接入控制
  • IEEE 802.1Q Virtual LANs (VLANs) 虛擬區域網路
  • IEEE 802.1d Spanning Tree Protocol (STP) 生成樹協定
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)  多重生成樹協定
  • IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) 快速生成樹協定
  • IEEE 802.1AB Link Layer Discovery Protocol (LLDP) 鏈路層發現協定, LLDP-MED (Media Endpoint Discovery) 鏈路層發現協定-媒體終端發現
  • IEEE 802.3ad Link Aggregation Control Protocol (LACP) 鏈路聚合
  • IEEE 802.3az Energy Efficient Ethernet 高效節能乙太網路
環境條件 溫度:
工作溫度: 0 ~ 50℃ (32~122°F)
儲存溫度: -40 ~ 70℃ (-40~158°F)
濕度:
​工作濕度: 10 ~ 90%  (非凝結狀態)
儲存濕度 : 10~ 90%  (非凝結狀態)
認證 FCC, CE, BSMI


*此產品無線傳輸的最大速度乃依據無線網路標準規範,實際數值資料與覆蓋範圍則依據實際網路環境而有所不同。
*網路攝影機的實際影像解析度及幀速率,會依實際網路連線速度而不同。
*本網頁所登載產品之規格、功能或外觀等資訊,可能因產品改良而變更,以實際銷售產品為主,恕不另行通知。
