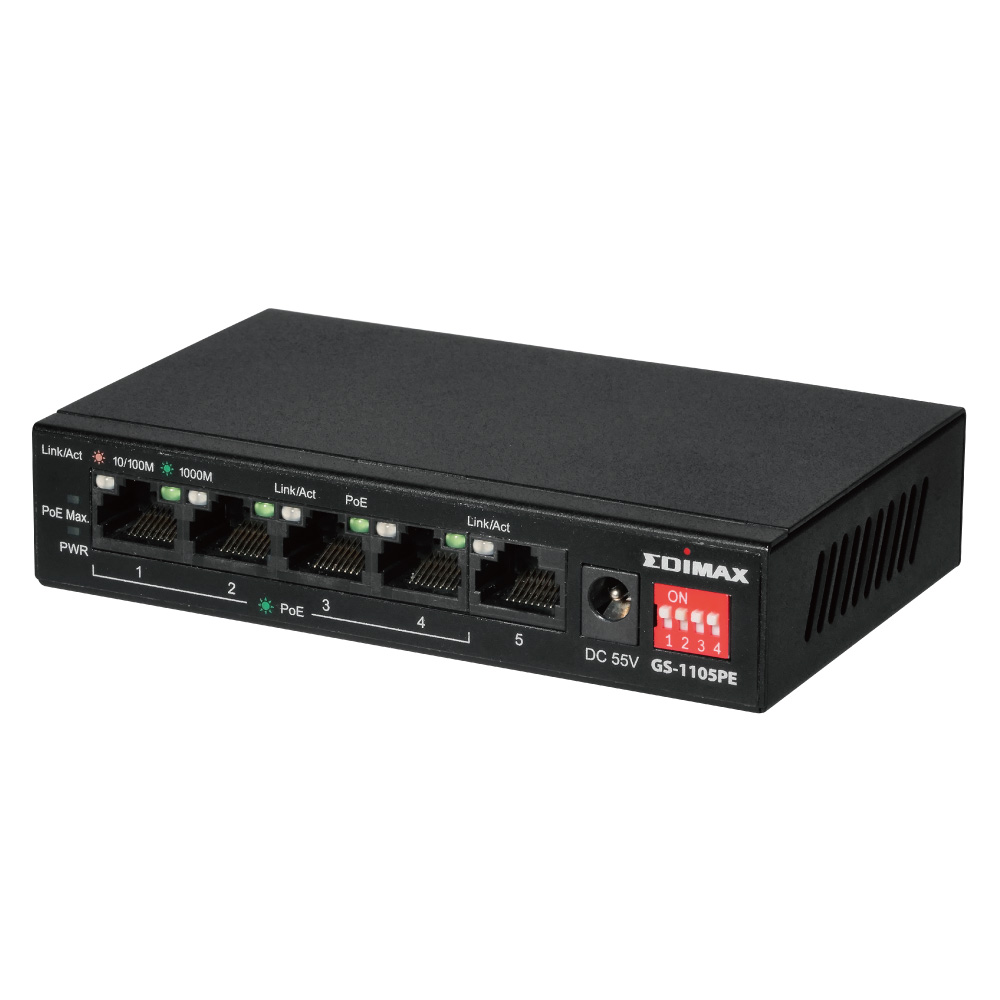

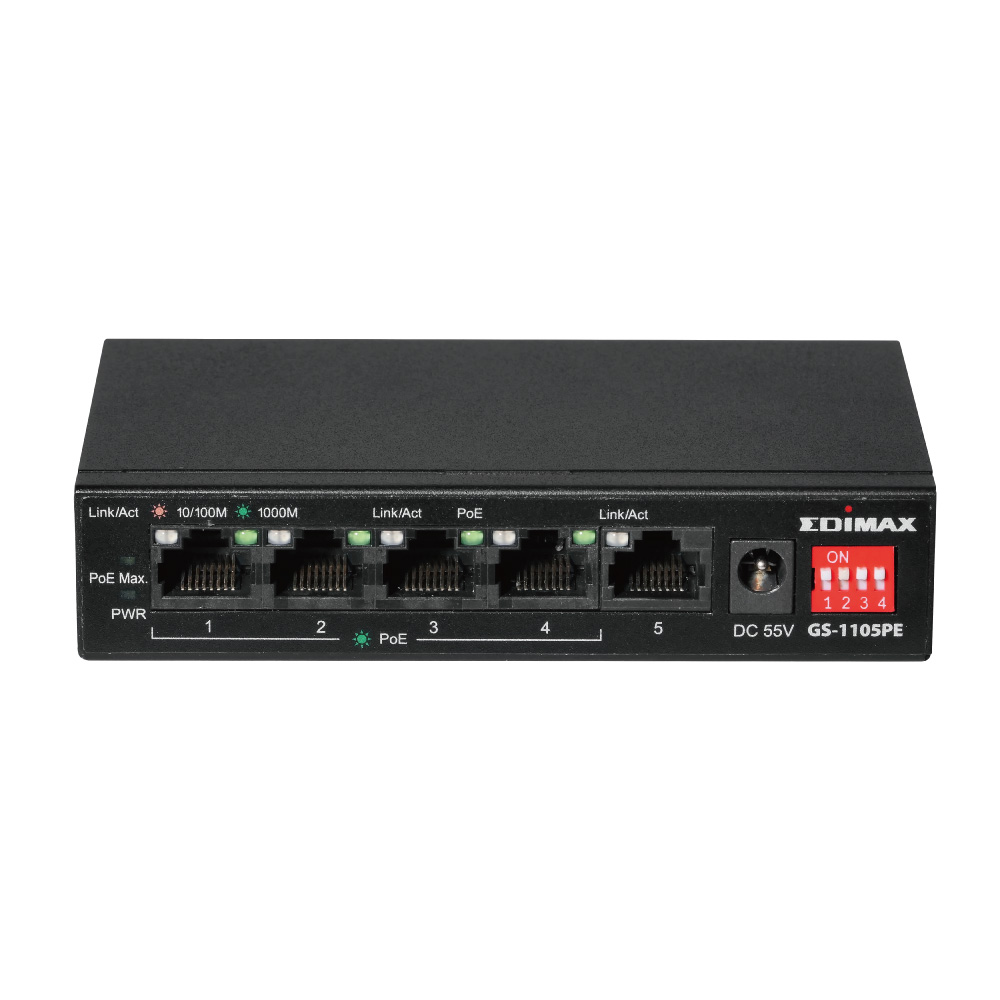

Long range 5-poorts Gigabit PoE+ Switch met 4 PoE+ poorten en DIP-switch

GS-1105PE

  • Gigabit High Speed PoE+: Uitgerust met 5 Gigabit poorten, inclusief 4 PoE+ poorten, IEEE 802.3af/at PoE complaint en ondersteunt tot wel 30W per PoE-poort (totaal vermogen budget: 60W)
  • PoE Long Range uitbreiding: Gegarandeerde PoE-overdracht tot 200 meter met snelheden van 10Mbps
  • Op poort gebaseerde VLAN: Door poort geïsoleerde poorten om multicast of broadcast stormen te voorkomen
  • Hardware QoS: Eenvoudige DIP-switch set-up QoS, ondersteunt 802.1p, met voorrang voor video- en spraakverkeer
  • PoE Autodetectie: Detecteert automatisch PoE en niet-PoE apparaten om beschadiging te voorkomen door incorrecte overdracht van vermogen
  • Energie-terugschakelingbeveiliging: Energie-terugschakelingbeveiliging ter voorkoming van beschadiging aan de PoE-poorten
  • Plug-and-Play, flexibele netwerk-installatie en energie-efficiënt
  • Stil ontwerp zonder ventilator, compact, duurzame metalen behuizing
Share


Revolutionaire connectiviteitErvaar de Gigabit High Speed



Voorbij de grenzen PoE Long Range uitbreiding

Baanbrekende 100 meter PoE-afstandsbeperking

De in de GS-1105PE ingebouwde solide DIP-switch zorgt voor een uitbreiding tot 200 meter, zodat het breekt met de 100 meter grens beschikbaar via Ethernet UTP-kabels. Deze functie biedt een kosteneffectieve oplossing voor een uitbreiding van de PoE afstand van de 802.3at/af, zodat kan worden bespaard op de installatie van een extra Ethernet-kabel.

PoE Long Range Extension

Uw netwerk het vermogen van ongeëvenaarde functies bieden

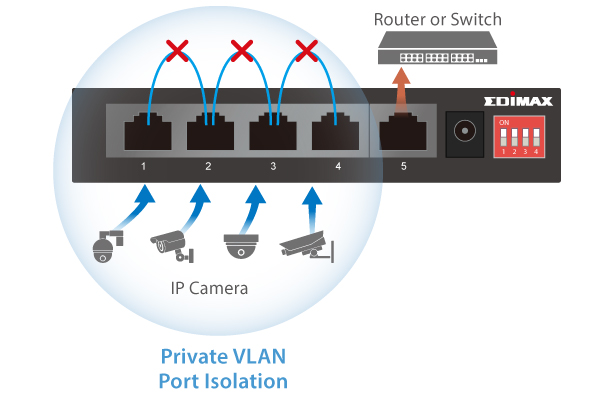

Innovative Port-based VLAN

Innovatieve op poort gebaseerde VLAN

Op poort gebaseerde VLAN: waarmee poorten via DIP-switch nummer 3 van elkaar kunnen worden geïsoleerd. Dit helpt bij het voorkomen dat multicasts of broadcast storms van IP-camera’s elkaar beïnvloeden.

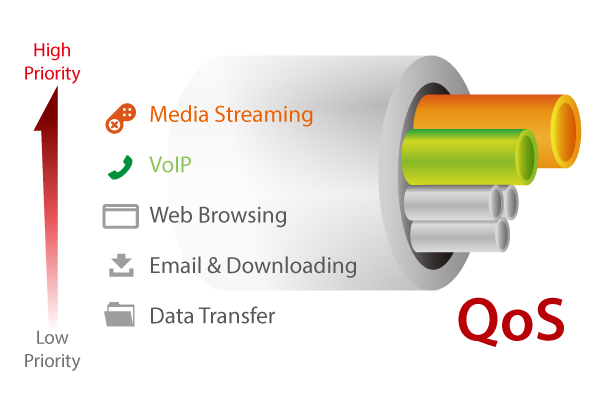

Easy Hardware QoS

Eenvoudige Hardware QoS

Ondersteunt 802.1p QoS via DIP-switch nummer 4. Dit garandeert dat video- en spraakverkeer voorrang krijgt voor minder pakketverlies, een lagere latentie en minder schokken op het netwerk.

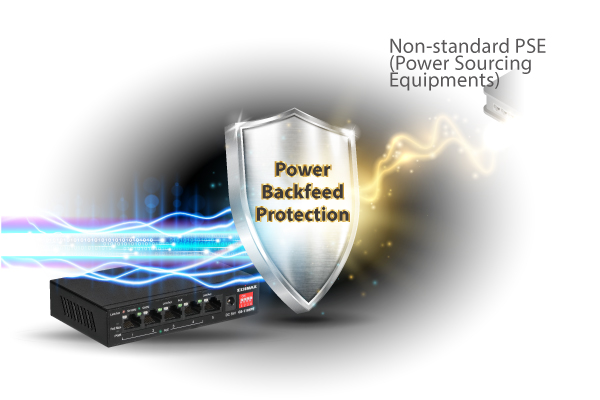

Safe Power Backfeed Protection

Veilige Energie backfeed-beveiliging

Elke poort is voorzien van energie-terugschakelingbeveiliging om beschadiging aan de PoE-poorten te voorkomen als niet-standaard PSE's (Power Sourcing Equipments) worden aangesloten.

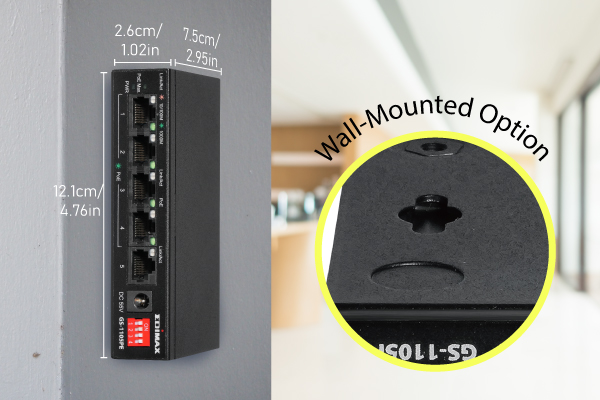

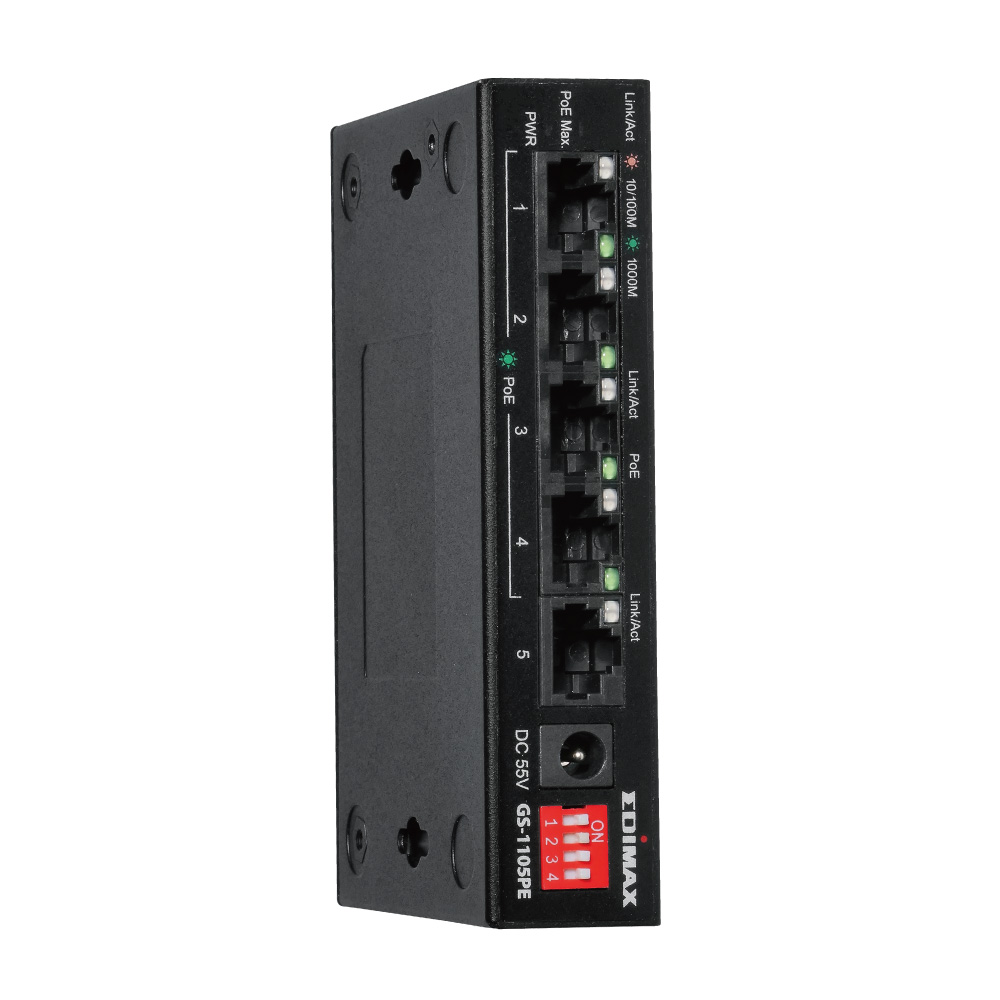

Support Wall-mount

Monteerbaar aan muur en compact ontwerp

Gemakkelijke en flexibele installatie voor het uitbreiden van netwerken voor thuis of voor kleine bedrijven.

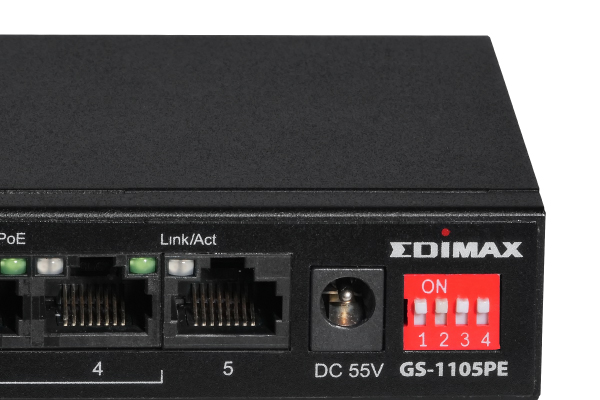

Eén klik DIP-switch

DIP Switch Function
Directe activering QoS, op poort gebaseerde VLAN en PoE-uitbreiding
DIP-Switch Nr. Beschrijving Poort
1 PoE afstandsvergroting Poorten 1& 2
2 PoE afstandsvergroting Poorten 3& 4
3 Port--based VLAN Poorten 1- 4
4 Quality of Service (QoS) Poorten 1- 5


*Het instellen van alle DIP-switches op ‘AAN’ activeert de modus Surveillance.

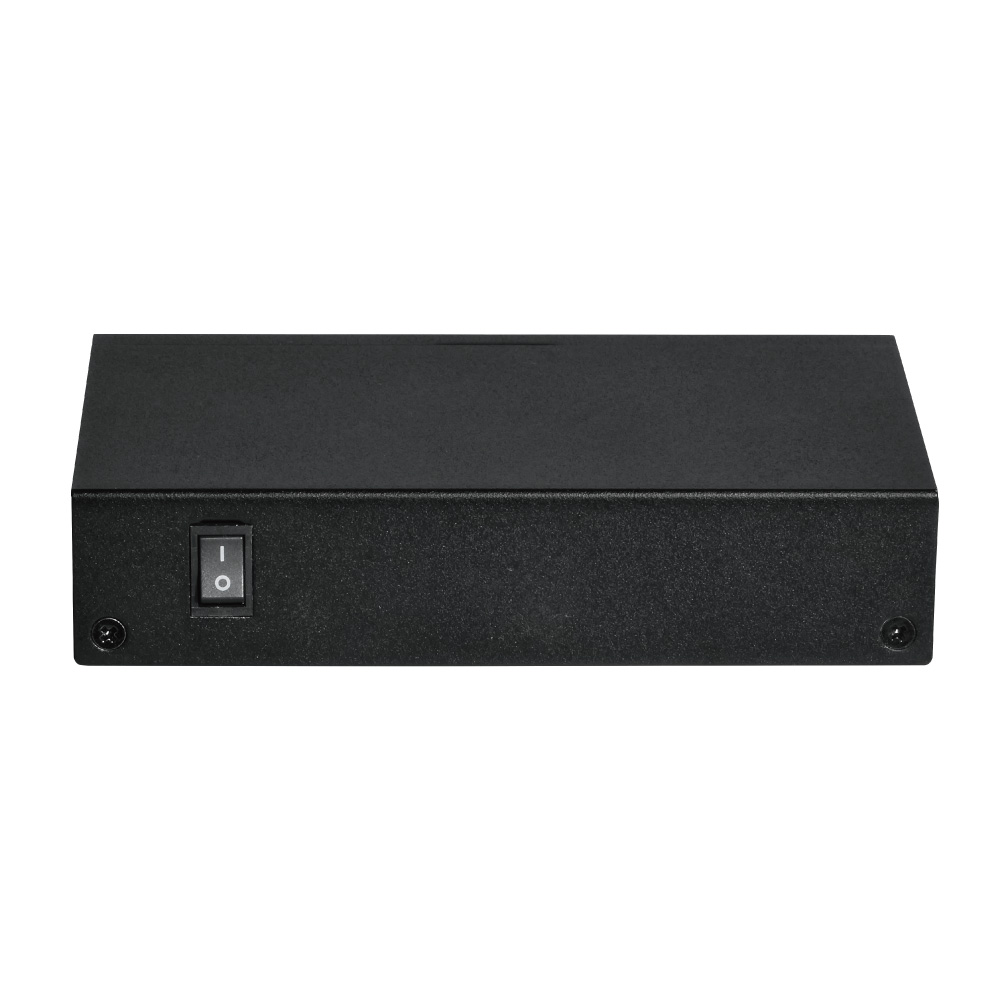

*Nadat de status van de DIP-switch is gewijzigd, dient de GS-1105PE opnieuw gestart te worden om de wijzigingen te activeren. De vermogensschakelaar is aan de achterzijde van de switch gepositioneerd.

Toepassingsscenario

Application Scenario - Home

Kleine bedrijven

Application Scenario - Home

Thuisnetwerken

Share


SPECIFICATIES

HARDWARE
Poorten
  • 4 x RJ-45 10/100/1000Base-T PoE+ poorten
  • 1 x RJ-45 10/100/1000Base-T poorten
LED-indicatoren
  • PoE Max.: PoE Power budgetalarm
  • PWR: Status van de voeding van het systeem
  • Link/Act: Status van de verbinding en transmissie (linker led, poort 1-5)
  • PoE: PoE-status (rechter led, poort 1-4)
DIP-switch PoE Extend, VLAN, QoS
Inkomend vermogen Externe Voeding (DC 55V/ 1,3A)
Totale stroomvoorziening 72 W
Montage Desktop / muurmontage
Behuizing Metaal
Ventilator Zonder ventilator
Afmetingen 121(B) x 75(D) x 26(H) mm
Gewicht 240 g
PRESTATIE
Switching-capaciteit / Backplane 10 Gbps
Forwarding snelheid Max. 7.44 Mpps
MAC-adrestabel 2 K
Jumbo Frames 9 KB
Pakketbufffer 1 Mb
POWER OVER ETHERNET
Standaard IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Uitgaand vermogen Tot 30W per poort
Pin-toewijzing 1/2(+), 3/6(-) End-Span (stand A)
PoE Power Budget 60 W
Groot bereik DIP-switch AAN om PoE te ondersteunen met een bereik tot 200 meter op 10 Mbps
Backfeed beveiliging Ingebouwd
OVERIGE
Standaard
  • IEEE 802.3 10Base-T Ethernet
  • IEEE 802.3u 100 Base-TX Fast Ethernet
  • IEEE 802.3ab 1000 Base-T Gigabit Ethernet
  • IEEE 802.3af Power over Ethernet (PoE)
  • IEEE 802.3at Power over Ethernet (PoE+)
  • IEEE 802.3x Full-duplex en flow control
  • IEEE 802.1p Quality of Service (QoS)
  • IEEE 802.1Q Virtual LAN’s (VLAN's)
  • IEEE 802.3az Energie-efficiënt Ethernet

Omgevingsfactoren Temperatuur:
  • In bedrijf: 0 ~ 40℃
  • Opslag: -40 ~ 70 ℃
Luchtvochtigheid:
  • In bedrijf: 10 ~ 90% (niet-condenserend)
  • Opslag: 5 ~ 90% (niet-condenserend)

Certificering FCC, CE, LVD, BSMI

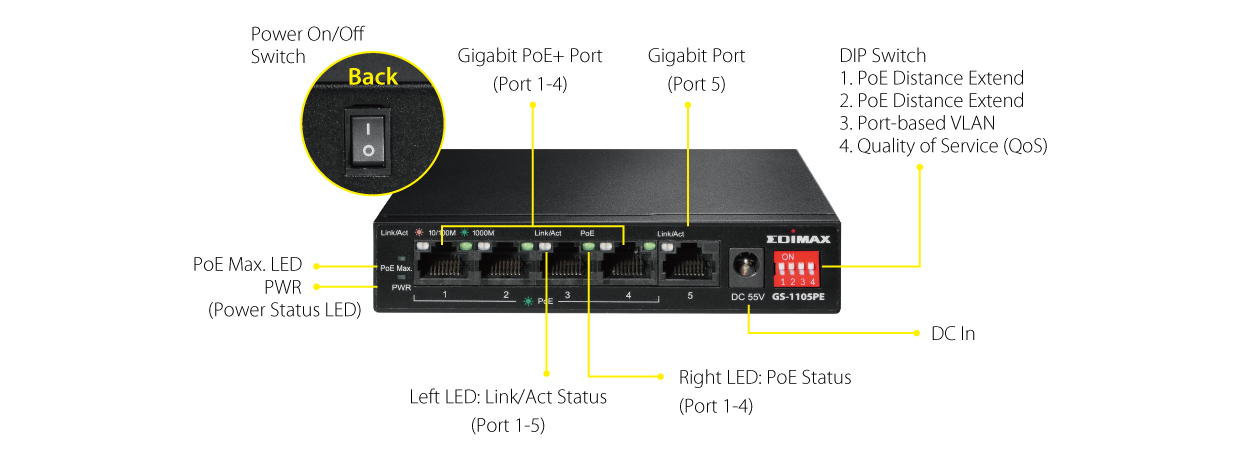

INTERFACE - OVERZICHT

Interface Introduce
​
*Maximum performance, actual data rates, and coverage will vary depending on network conditions and environmental factors.
*Actual viewing resolution and frame rate of network cameras depend on connection speed.
*Product specifications and design are subject to change without notice.
