Office WLAN System
Office 1-2-3
Edimax Pro Office 1-2-3 Office Wi-Fi System for small office and business (SMB)
Einfaches und sicheres Büro WLAN
  • Spezifisches Office-WLAN: Geeignet für größere Büros mit maximal 100 Mitarbeitern
  • Einfache Einrichtung, eigenständig verwaltendes & vorkonfiguriertes WLAN-System: Drei vorkonfigurierte APs mit selbständig  verwaltenden Funktionen ermöglichen die einfache Einrichtung
  • Sichere & separate WLAN-Netzwerke: Drei serienmäßige separate WLAN-Netzwerke – Büro, Gast und WLAN-Geräte für ein sicheres WLAN-Netzwerk
  • Maximierte Kosteneffizienz: Keine zusätzliche Server- oder Controller-Software und ohne Lizenzgebühren
  • Erweiterbares WLAN-System: Insgesamt drei AC1300-APs zur Deckenmontage und mit dem Office +1 AP ist das System auf bis zu insgesamt 16 APs erweiterbar
  • Flexibler PoE-Einsatz: Unterstützt EEE 802.3at PoE und IEEE 802.3af PSE für einen flexiblen Netzwerkeinsatz
  • High-Speed 802.11ac Wave 2 & Effizientes MU-MIMO: Bedient mehrere Geräte gleichzeitig, um die Kapazität verbundener Geräte zu erhöhen
  • Hochleistungs-WLAN: Unterstützt Beamforming, AirTime Fairness (ATF) &  Band Steering
  • Integrierter RADIUS-Server: Verwaltet bis zu 256 Benutzerkonten
Den Office 1-2-3 IP Finder als App gibt es zum Download

EdiSmart from App Store
Edimax Taiwan Excellence 2018

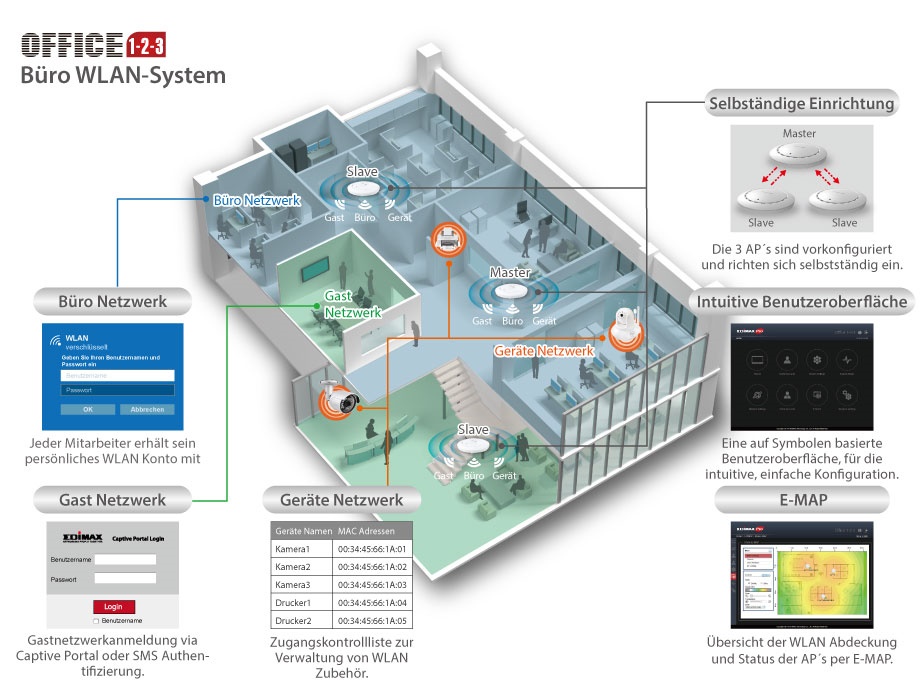

Einfaches und sicheres Büro WLAN
Einfaches, erweiterbares Büro WLAN System




Einfache Installation und Management


Das Office 1-2-3 WLAN-System Starter-Set hat drei vorkonfigurierte Access Point, die untereinander kommunizieren und sich eigenständig einrichten und verwalten.


WLAN Management ohne Gebühren


Es ist keine zusätzliche Server- oder Controller-Software notwendig und es entfallen keine Lizenzgebühren. Die Management Software zur AP- Verwaltung ist bereits im AP integriert, Die spezifische symbolbasierte Benutzeroberfläche von Office 1-2-3 führt einen durch den gesamten Einrichtungsprozess der WLAN-Netzwerke.

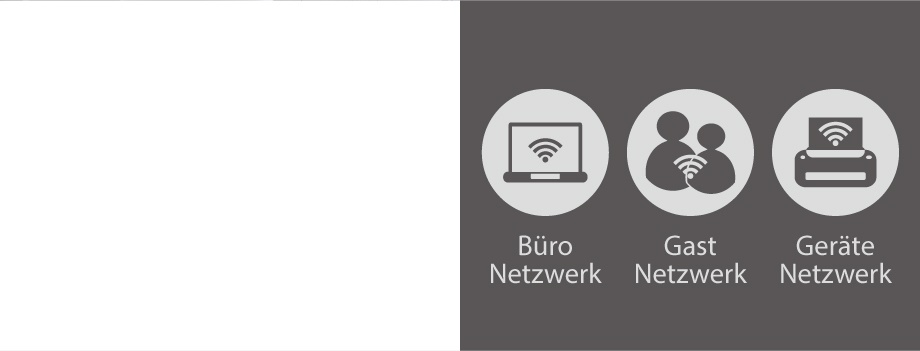

Drei separat gesicherte WLAN Netzwerke


Standardmäßig verfügt jeder AP über drei WLAN-Netzwerke, für das Büro, Gäste und Geräte. Für mehr Sicherheit des WLAN-Netzwerks hat jedes Netzwerk eine eigene sichere Authentifizierung.

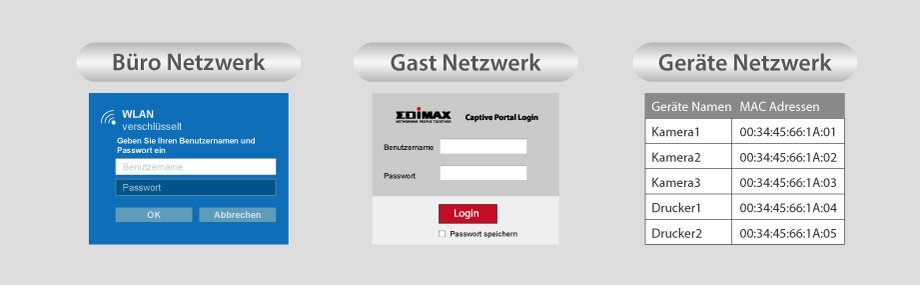

Drei einfache Authentifizierungsoptionen

Büronetzwerke verwenden die Radiusfunktion, die wie der WLAN-Zugriffsschlüssel funktioniert. Das Passwort wird einmal eingegeben und dann gespeichert. Jeder Mitarbeiter hat einen eigen WLAN- Zugangsschlüssel.


Gastnetzwerke verwenden SMS-Authentifizierung und die Captive Portal-Anmeldung. Administratoren können Kontotickets für Gäste ausdrucken und die Ablaufzeit festlegen.

Gerätenetzwerke verwenden eine Zugriffskontrollliste für Geräte, für die keine Kontoinformationen eingegeben werden können.







E-MAP und WLAN- Zeitplanung


Die E-MAP zeigt die Übersicht der WLAN Abdeckung sowie den Status Ihrer APs. Mit der WLAN Zeitplanung kann der Administrator festlegen, wann WLAN-Dienste für Gäste-, Büro- oder Gerätenetzwerke bereitgestellt werden sollen.


Optimale WLAN-Leistung


Verbessertes, zuverlässiges, leistungsstarkes WLAN durch 11ac Wave 2 MU-MIMO, Beamforming, AirTime Fairness und Band Steering.




Einfache Einrichtung!


Erstellen sie ihr Büro WLAN binnen Minuten!





1.



2.



3.


  Office 1-2-3 self-managed & pre-configured Wi-Fi system   Office 1-2-3 self-managed & pre-configured Wi-Fi system   Office 1-2-3 self-managed & pre-configured Wi-Fi system
  Verbinden Sie ihre Office 1-2-3 AP´s mit dem existierenden Netzwerk einfach per Switch (Die AP´s unterstützen PoE).



  Laden Sie das IP Finder IP Finder Utility und das System findet die Office 1-2-3 AP´s automatisch.




  Folgen Sie dem Einrichtungsassistenten der symbolbasierten Benutzeroberfläche und konfigurieren Sie ihr WLAN Netzwerk in wenigen Schritten.

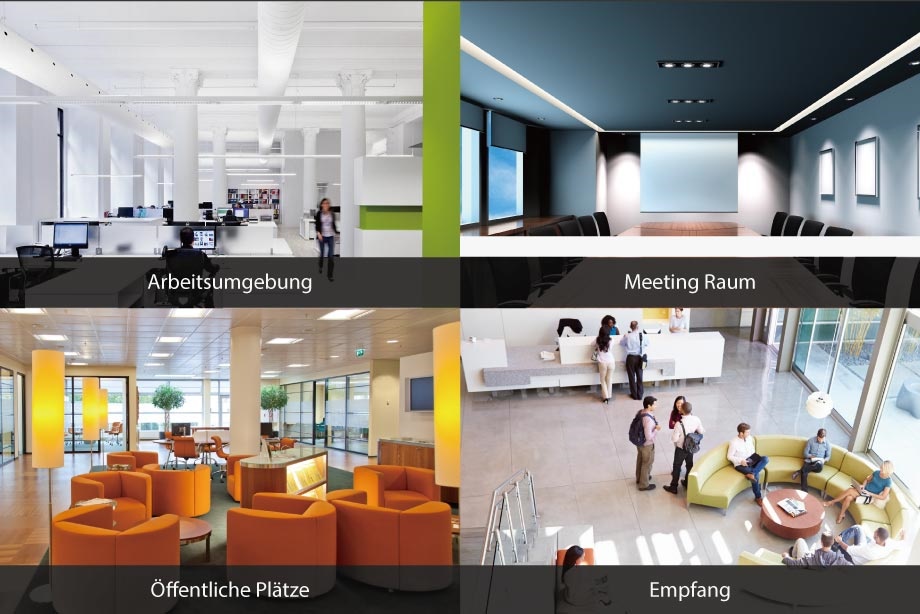

WLAN überall im Büro!

Geeignet für eine Vielzahl von Anwendungen, wie das Arbeitsumfeld, Konferenzräume, an öffentlichen Plätzen, für draußen oder zum Beispiel der Empfangsbereich.
.

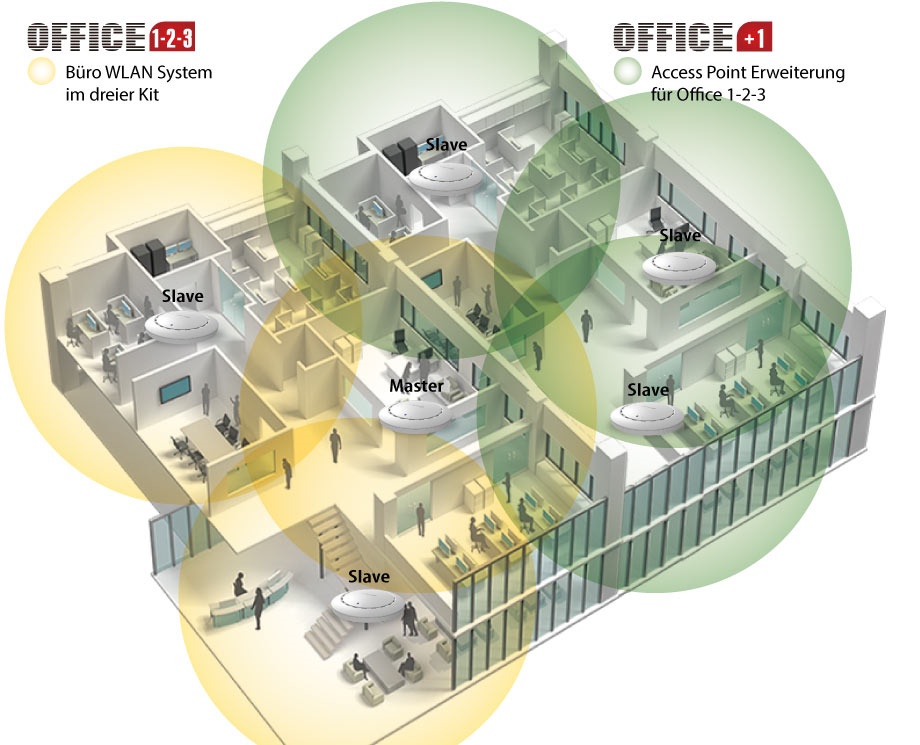

Add-on Access Point for Office 1-2-3



Einfaches, komplettes und erweiterbares Office WLAN-System
Office 1-2-3 umfasst drei APs und ist mit Office +1 Add-on AP auf bis zu insgesamt 16 APs erweiterbar.






VIDEO



HARDWARE
LAN-Schnittstelle Giga x 2
PoE LAN1: PoE ein
Antenne Typ: 4 x Integrierte PIFA
(2 x 2,4GHz, 2 x 5GHz) / Verstärkung: 4dBi (2,4GHz), 5dBi (5GHz) Max.
Strom DC: 12V / 1A
802.3at (PoE Injektor optional)
Flash / DRAM 32MB / 256MB
Abmessungen 17,6 (T) x 3,2 (H) cm
Gewicht 342g
Stromverbrauch (Volle Belastung) 11W
Befestigung Decke
Reset Reset
LED-Anzeige 1. Power-LED
2. Diag-LED
Umgebungsbedingungen Betriebstemperatur: 0°C (32°F) bis 40°C (104°F)
Betriebsluftfeuchtigkeit: 90% oder weniger
Energieersparnis 802.3az
Interner Summer Ja
Gehäuse UL94-5VB Entflammbarkeitsbewertung Kunststoff
Sonstige Kensington Sicherheits-Slot & Löcher zur Wand-/Deckenbefestigung
DRAHTLOS
Standard Mit 802.11 a/b/g/n/ac Concurrent Dual- Band
Anzahl an Radios 2
Empfängerempfindlichkeit ≤ -93Bm
Zertifizierung CE / FCC
Band Steering Ja
AirTime Fariness Ja
Beamforming Ja
Anzahl an SSIDs 3 Standard-SSIDs (Büro, Gast, Geräte), insgesamt bis zu 32 SSIDs (16 (2,4GHz) + 16 (5GHz))
LEISTUNG
Maximale Datengeschwindigkeit 400 + 867 Mbit/s
Gleichzeitige Clients Bis zu 100 pro Radio
RF SPEZIFIKATIONEN
Frequenzband •Radio Ⅰ: 802,11b/g/n 2,412~2,484(GHz)
•Radio Ⅱ: 802,11a/n/ac 5,18~5,24(GHz), 5,745~5,825(GHz)
(Der unterstützte Frequenzbereich ist abhängig von den lokalen Bestimmungen)
Betriebskanäle •2,4GHz : USA/Kanada 1-11; 2,412~2,462GHz
Europa 1-13; 2,412~2,472GHz
Japan 1-14; 2,412~2,484GHz
•5GHz : Länderabhängig für die folgenden Bereiche:
USA/Kanada:
Band 1:36, 40, 44, 48; 5.180~5.240(GHz)
Band 2: 52、56、60、64;5,260~5,320(GHz)
Band 3: 100、104、108、112、116、120、124、128、132、136、140;5.500~5.700(GHz)
Band 4:149, 153, 157, 161, 165; 5,745~5,825(GHz)
Europa:
Band 1:36, 40, 44, 48; 5.180~5.240(GHz)
Band 2: 52、56、60、64;5,260~5,320(GHz)
Band 3: 100、104、108、112、116、120、124、128、132、136、140; 5.500~5.700(GHz)
Sendeleistung •802,11b
  20dBm@1Mbit/s
  20dBm@2Mbit/s
  20dBm@5.5Mbit/s
  20dBm@11Mbit/s
•802,11g
  20dBm@6Mbit/s
  20dBm@9Mbit/s
  19dBm@12Mbit/s
  19dBm@18Mbit/s
  18dBm@24Mbit/s
  18dBm@36Mbit/s
  17dBm@48Mbit/s
  17dBm@54Mbit/s
•802,11gn (2,4G)
  20dBm@MCS0/8
  19dBm@MCS1/9
  19dBm@MCS2/10
  18dBm@MCS3/11
  18dBm@MCS4/12
  17dBm@MCS5/13
  16dBm@MCS6/14
  16dBm@MCS7/15
• 802,11a
  19dBm@6Mbit/s
  19dBm@9Mbit/s
  18dBm@12Mbit/s
  18dBm@18Mbit/s
  17dBm@24Mbit/s
  17dBm@36Mbit/s
  16dBm@48Mbit/s
  16dBm@54Mbit/s
•802,11an(5G)
  19dBm@MCS0/8
  19dBm@MCS1/9
  18dBm@MCS2/10
  18dBm@MCS3/11
  17dBm@MCS4/12
  17dBm@MCS5/13
  16dBm@MCS6/14
  16dBm@MCS7/15
•802,11ac
  18dBm@MCS0
  18dBm@MCS1
  18dBm@MCS2
  17dBm@MCS3
  17dBm@MCS4
  17dBm@MCS5
  16dBm@MCS6
  16dBm@MCS7
  15dBm@MCS8
  14dBm@MCS9
Empfängerempfindlichkeit •802,11b
  ≤-93dBm@1Mbit/s
  ≤-85dBm@11Mbit/s
•802,11g
  ≤-86dBm@6Mbit/s
  ≤-70dBm@54Mbit/s
•802,11gn (2,4G)
  ≤-86dBm@MCS0
  ≤-62dBm@MCS8
  ≤-57dBm@MCS9
• 802,11a
  ≤-85dBm@6Mbp
  ≤-68dBm@54Mbit/s
•802,11an(5G)
  ≤-85dBm@MCS0
  ≤-64dBm@MCS7
•802,11ac
  ≤ -85dBm@MCS0
  ≤ -61dBm@MCS8
  ≤ -54dBm@MCS9
SICHERHEIT
Verschlüsselung WEP / WPA / WPA2
Wireless L2 Isolation Ja
Stationsisolation Ja
IEEE 802.1x Port Schlüsselziffer Ja
EAP Authentifizierung PEAP
Verborgene SSID Ja
MAC-Adressfilter Ja
Drahtlos STA Ja
Erkennung defekter AP (w/NMS) Ja
SOFTWARE
Wireless Mode (Drahtlos-Modus) AP / WDS AP / WDS Brücke / Client
802,1q VLAN Ja (VID = 1-4095)
Spannbaum RSTP
QoS WMM (802,11e)
Max. verbundene Anzahl an Stationen
Pass-Through IPv6 und VPN (PPTP, L2TP/IPsec)
DSCP (802,1p) Y
Multicast-Rate bis zu 54 Mbit/s Y
VERWALTUNG
Konfiguration HTTP / HTTPS
SNMP v1, v2c, v3
CLI (Telnet, SSH)
Auto-Channel Y
SNMP Privater MIB Y

MASTER AP-FUNKTIONEN
Gruppenmanagement WLAN-Einstellungen, LAN-Einstellungen, Firmware-Upgrade,
Gastkontoeinstellung, Einstellungen für Büromitarbeiterkonten,
Geräte-ACL-Einstellung
RADIUS Server Ja (Bis zu 256 Konten für Büronetzwerk)
Zugangsportal Y (Bis zu 128 Konten für Gastnetzwerk)
Unterstützt die Erstellung von kundenspezifischen Firmenlogos,
Meldungen & Nutzungsbedingungen und Konto-Tickets.)
SMS-Authentifizierung Ja (Unterstützt Pivo & Stream Telecom)
Gerätenetzwerk Ja (Bis zu 256 Mac-Adressen zur Zugriffskontrolle)
E-MAP Ja (Unterstützt multiple E-MAP-Displays, WLAN-Abdeckung,
Signalstärke, Anzahl der Clients und AP Loading)
Einrichtungsassistent Ja (7 einfache Schritte zum Abschluss aller Anfangseinstellungen)
Statusanzeige AP, WLAN-Client, Bürokonto, Gastkonto und Systemstatus
Format der Kontodatei CSV-Datei (Import & Export)
VERPACKUNGSINHALT
Access Point 3 x AC1300 Deckenmontage PoE Access Point
Montagehalterung 3 x Deckenbefestigung & T-Schienenmontage-Halterungsset
Netzadapter 3 x 12V / 1A Netzadapter
Ethernetkabel 3 x Ethernetkabel
CD/Schnellinstallationsanleitung CD (Benutzerhandbuch & mehrsprachige Schnellinstallationsanleitung)
Gedruckte Schnellinstallationsanleitung
OPTIONALES ZUBEHÖR
Office +1 Office WLAN Add-on Access Point für Office WLAN-Systeme
GP-101IT IEEE802.3at Gigabit PoE+ Injektor
*Maximale Leistung, aktuelle Datenübertragungsgeschwindigkeiten und Reichweite ändern sich in Abhängigkeit von den Netzwerkbedingungen und den Umgebungsfaktoren.
*Die Auflösung und Bildrate der Netzwerkkameras sind abhängig von der Verbindungsgeschwindigkeit.
*Änderungen der technischen Daten und des Designs des Produkts vorbehalten.
