8-Port Fast Ethernet PoE+ Switch mit DIP-Schalter

ES-1008P V2

  • Acht 10/100Mbit/s Fast Ethernet PoE+-Ports
  • Konform mit IEEE 802.3af/at PoE für eine vereinfachte Bereitstellung und Installation
  • Bis zu 30 W pro PoE-Port (Gesamtleistungsbudget: 130W) für die Stromversorgung von PoE-fähigen Geräten
  • Automatische Erkennung von Stromverbrauchern und Stromverbrauch
  • Hardware-DIP-Schalter für die Modusauswahl “Standard” und “Extend”; der Modus “Extend” bietet eine 30-Watt PoE-Übertragungsdistanz von 200m bei einer Geschwindigkeit von 10Mbit/s
  • Port-basiertes VLAN und Loop Protection-Funktion
  • Unterstützt 802.1p Quality of Service (QoS)


Der Edimax ES-1008P V2 ist ein 8 PoE+ Port Fast Ethernet-Switch, für die Anwendung in kleinen und mittleren Netzwerken. Mit Hilfe von acht DIP-Schaltern können PoE-Anschlüsse manuell über die Ein-/Aus-Steuerung eingestellt werden, wodurch sich der PoE-Lieferdistanz auf bis zu 200 Meter verlängert und die port-basierte Ein-/Aus-Steuerung für VLAN und QoS unterstützt wird. PoE-fähige Geräte, wie WLAN Access Points, Netzwerkkameras und IP-Telefonen, sowie andere Ethernet-fähige Geräte wie Computer, Drucker und Netzwerkspeicher (NAS) werden ganz einfach über den Switch mit dem Netzwerk verbunden und mit Strom versorgt. Mit den kompakten Abmessungen und des leisen Betriebs, eignet sich das Gerät ideal für den Ausbau von Netzwerken zu Hause oder in kleinen Betrieben.

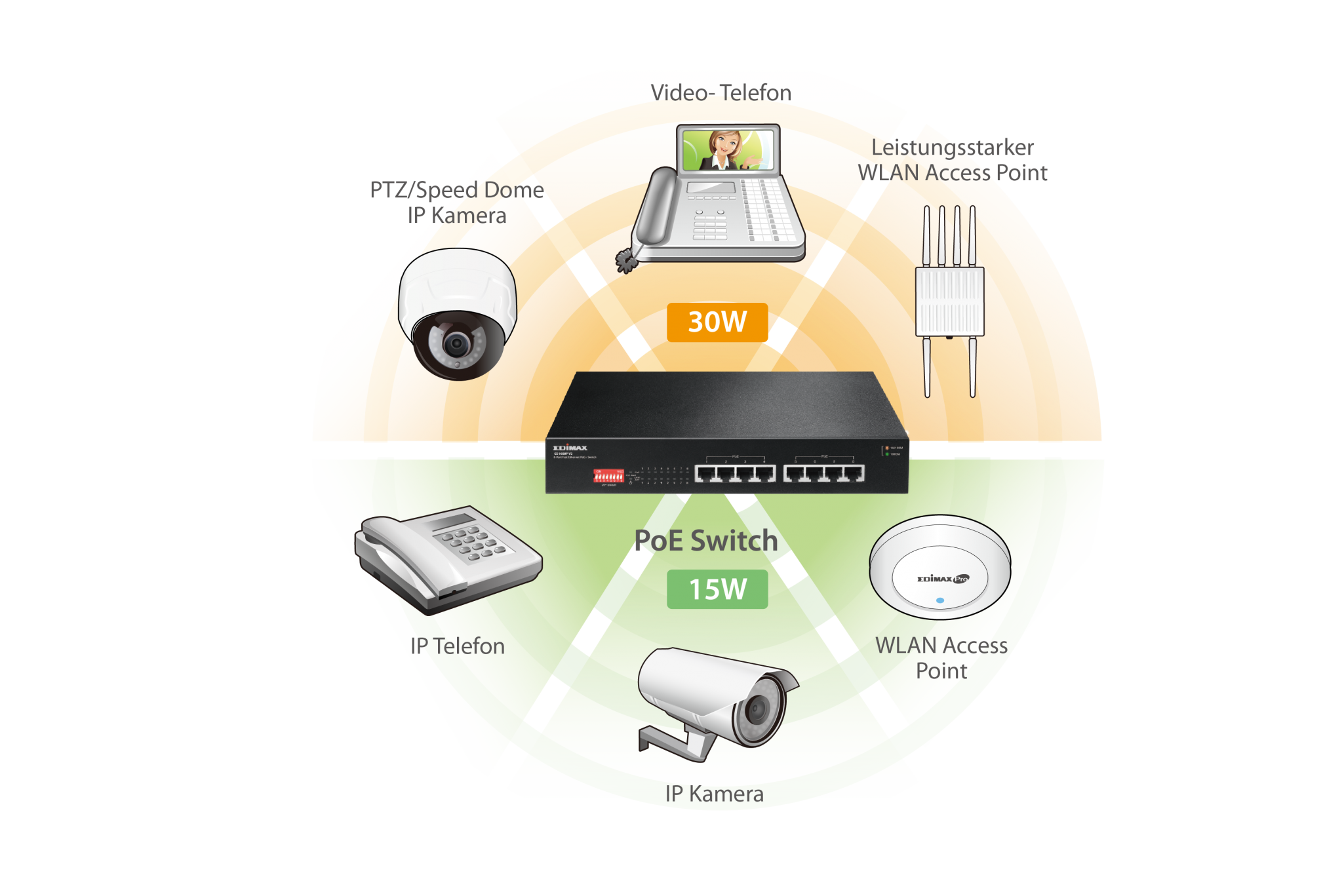

Automatische Erkennung von Power over Ethernet (PoE+)
Der ES-1008P V2 hat acht IEEE 802.3at Power over Ethernet (PoE+)-Ports, die bis zu 30 W pro Port liefern. Er wandelt den Elektrizitätsstandard 100‐240V AC über die LAN Kabel um in Niederspannungselektrizität von 50 - 57V DC und versorgt die dem Standard IEEE802.3at entsprechenden, angeschlossenen Netzwerkprodukte. Der GS-1008P V2 erkennt automatisch PoE und stellt fest ob das angeschlossene Gerät den StandardIEEE802.3at oder 802.3af erfüllt. Für den Fall wenn ein PoE-Gerät nicht erkannt wird, werden nur Netzwerkdaten über das LAN-Kabel übertragen. Dadurch ist die Einrichtung und Verwaltung von Netzwerkgeräten wie Access Points schnell und einfach erledigt.

*IP-Telefon: 3 - 7W, IP-Kamera: 7 - 10W, PZT-Kamera: 15 - 25+ W.   Access Point: 8W für 802.11a/g Radios; oberhalb 20W für 802.11n Radios
Die Leitlinien sollen nur allgemeine Schätzungen für den Stromverbrauch liefern. Der tatsächliche Strombedarf variiert und sollte bei der Bestimmung der Anforderungen Ihres PoE-Budgets für jedes Modell geprüft werden.



CCTV-Modus
Mit der Funktion CCTV, einstellbar über die DIP- Schalter ist der ES-1008P V2 ideal für Überwachungsnetzwerke geeignet. Der CCTV Modus ist aktiviert, wenn die DIP- Schalter auf „Ein“ gestellt sind, und sorgt für eine Multifunktions-PoE+-Datenerweiterung, Port-Isolierung und QoS. Bei der Nutzung von Videoüberwachungssystemen für Häuser, Unternehmen oder Institutionen bietet der CCTV-Modus bessere Geschwindigkeiten für die Multicast-Betrachtung sowie eine einfachere Installation. Sind die DIP-Schalter wieder auf "Aus " gestellt, wechselt der ES-1008P V2 sofort wieder auf den Normalbetrieb zu der allgemeinen Datenübertragung.

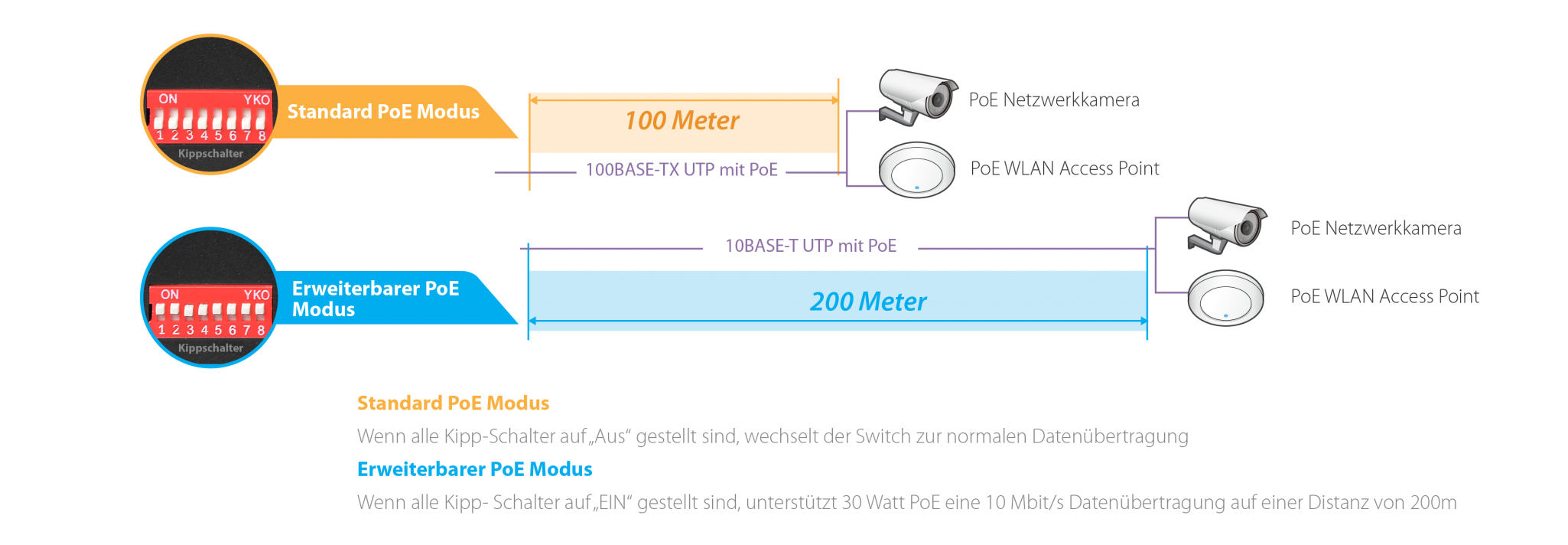

Erweiterung von Leistung und Datendistanz

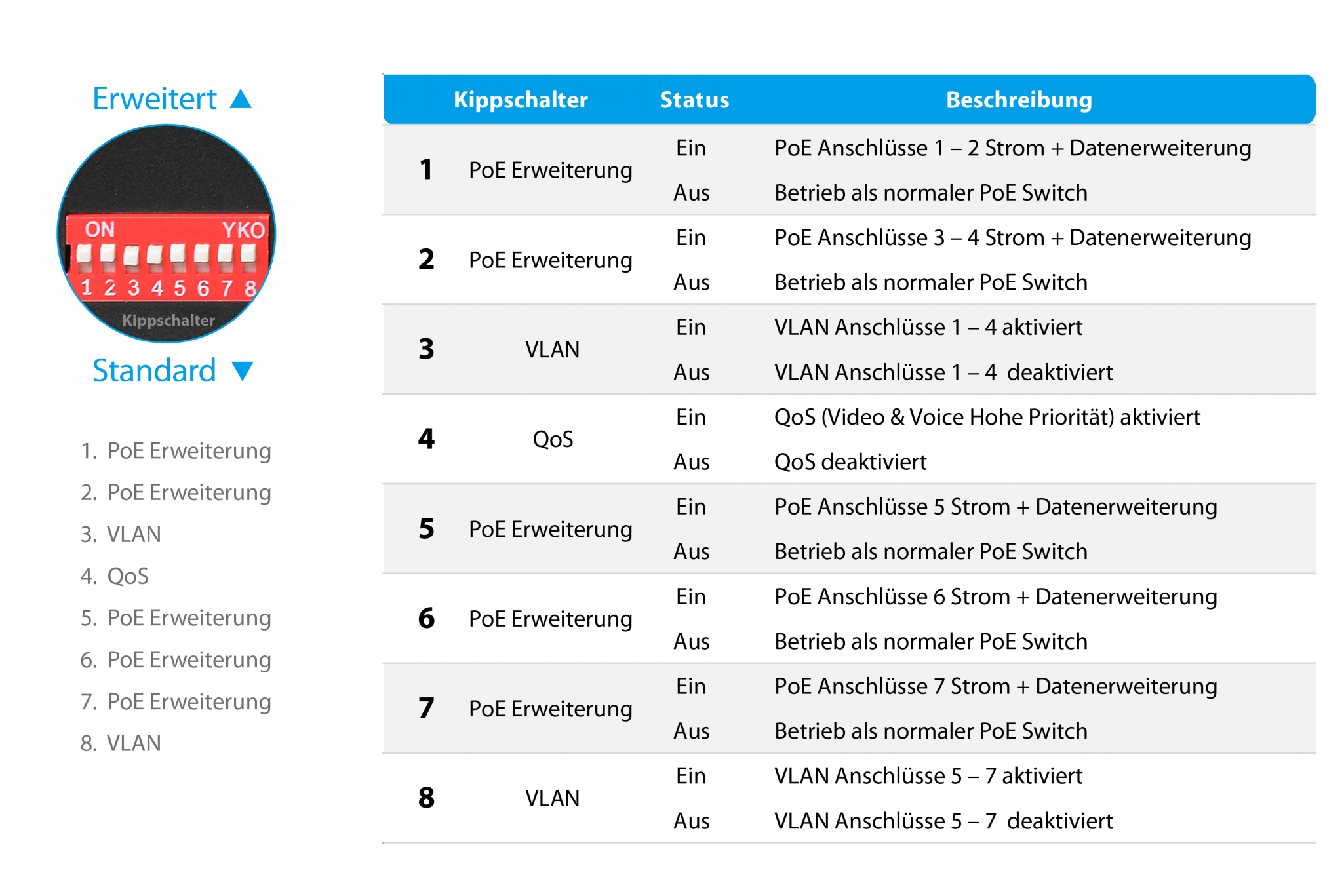

Der eingebaute DIP-Schalter stellt an Schalter 1, 2, 5, 6 & 7 erweiterte Betriebsarten bereit. Der GS-1008P V2 agiert als “standardmäßiger” IEEE 802.at/af PoE-Schalter, wenn die DIP-Schalter aus sind, d.h. auf "Off" stehen. Beim Einschalten funktioniert der ES-1008P V2 auf einer Per-Port-Basis mit 10Mbit/s-Duplex-Betrieb, kann aber 30-Watt-PoE-Leistung über eine Distanz von bis zu 200 Metern unterstützen und die 100m-Grenze für Ethernet-UTP-Kabel überwinden. Mit dieser neuen Funktion bietet der ES-1008P V2 eine zusätzliche Lösung für die 802.3at/af PoE Distanzverlängerung und spart Kosten für Ethernet-Kabel.




Innovative port-basierte VLAN-Merkmale

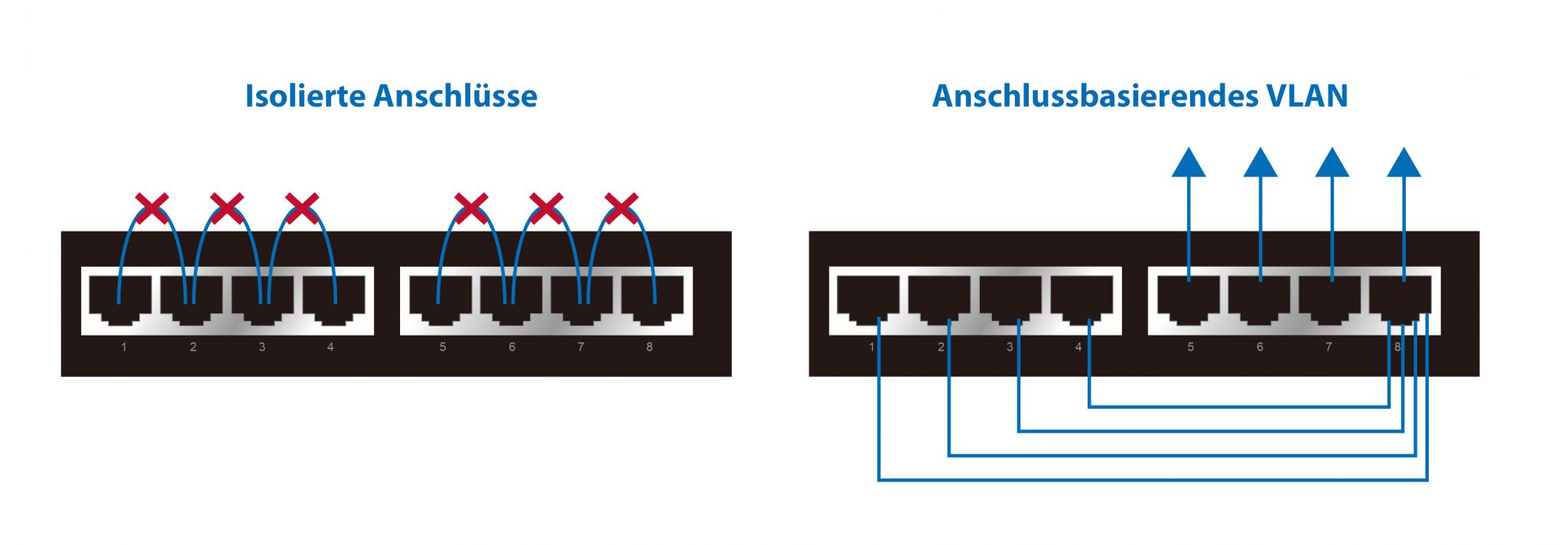

Der ES-1008P V2 verfügt über port-basiertes VLAN, d.h. dass die Ports über den 3ten und 8ten DIP- Schalter voneinander getrennt werden können. Hierdurch kann verhindert werden, dass Multicast- oder Broadcast-Storms von IP Kameras sich gegenseitig beeinträchtigen.

* Die Ports 1, 2, 3, 4 können mit den Uplink-Ports 5, 6, 7, 8 verbunden werden.
* Die Ports 5, 6, 7 können mit den Uplink-Ports 1, 2, 3, 4, 8 verbunden werden.

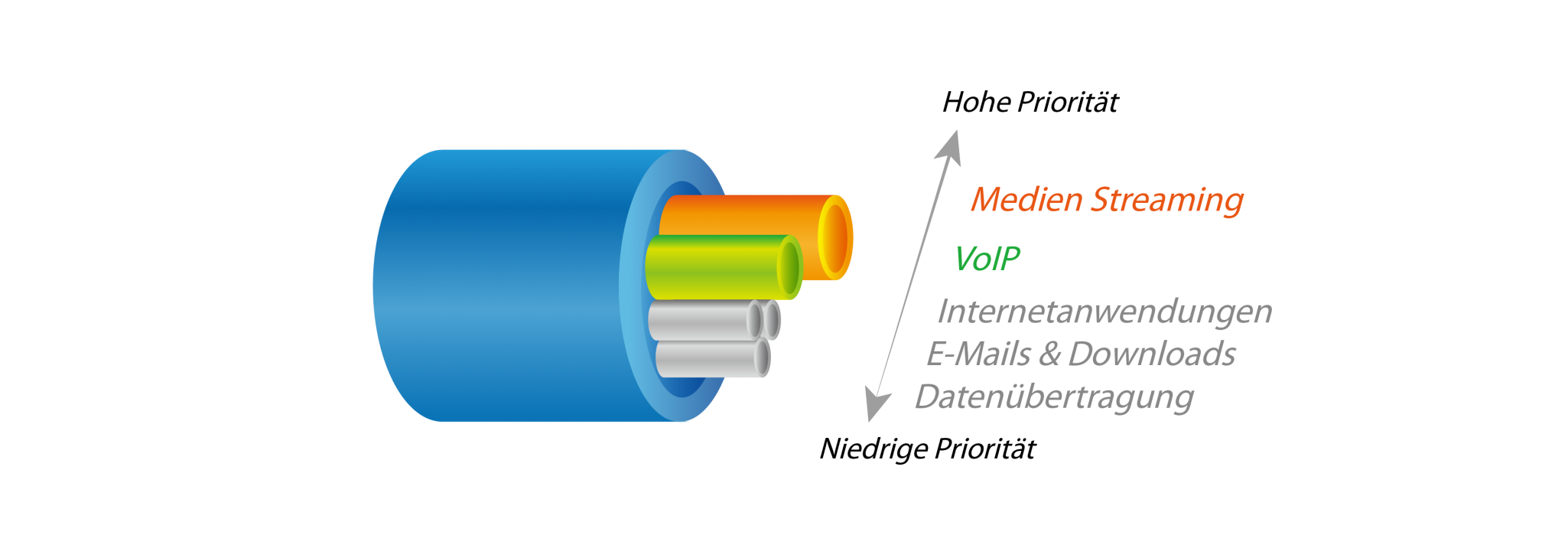

Hardware QoS für die Priorität von Video- & Sprachdatenverkehr
Über den 4ten DIP- Schalter wird 802.1p QoS unterstützt. Hierdurch erhalten Video- und Sprachverkehr die höchste Priorität.






Plug & Play, keine Installation erforderlich
Verbinden Sie einfach Ethernet-oder PoE-fähige Geräte mit dem Switch. Daten und Strom werden über vorhandene Standard-Cat-5e-Ethernet-Kabel übertragen und dass ohne zusätzliche Konfigurationseinstellungen oder Kabel. Mit dem ES-1008P V2 spart man Zeit und Kosten bei der Einrichtung des Netzwerkes.

Flexible Netzwerkbereitstellung & Energieeffizient
Der ES-1008P V2  PoE+-Switch ist eine schnelle und effektive Lösung, wenn für Ihre Netzwerkgeräte keine Steckdosen verfügbar sind. Der Switch unterstützt zusätzlich IEEE802.3az Energy Efficient Ethernet, um in Zeiten mit geringer Datenaktivität, den Stromverbrauch und damit die Kosten zu reduzieren.
Lüfterloses, leises und kompaktes Design
Der nicht vorhandene Lüfter sorgt für einen leisen Betrieb und der Switch ist daher noch kompakter von seiner Größe, was bei geringem Platzangebot, z.B. auf dem Schreibtisch im Büro, ideal ist.

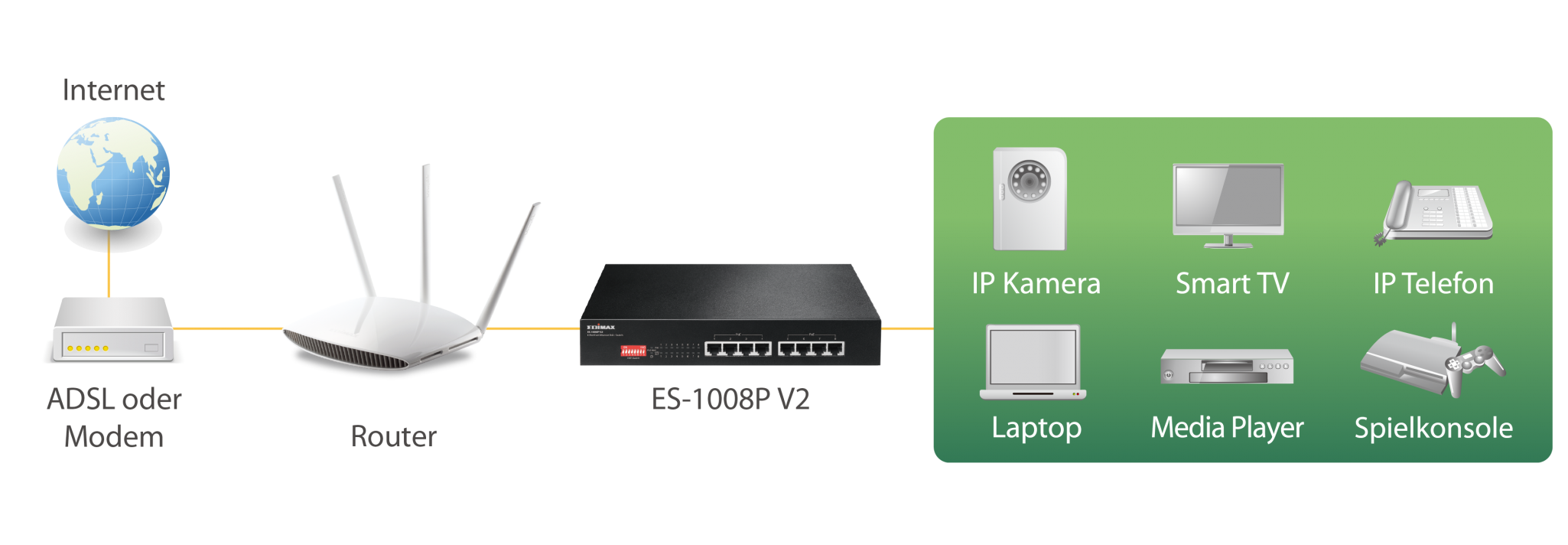

ANWENDUNGSBEISPIEL






SPECIFICATIONS


Hardware
Ports 8 RJ-45 10/100Base-T PoE+ ports
Transmission Method Store and forward
LED Indicators Power: Green LED
LNK/ACT: Green LED (Port 1 – Port 8)
PoE: Green LED (Port 1 – Port 8)
PoE Alert: Green LED (PoE overload alarm)
Fan Fanless
DIP Switch PoE Extend, VLAN, QoS
Power Requirements Input: 100-240V AC
Power Supply: 160W
Power Consumption 5W
Dimensions (L x W x H) 265.1mm x183.7mm x 44mm
Weight 1605g
Performance
Switching Capacity 1.6G
MAC Address 1K
Buffer Memory 56Kb
Filtering / Forwarding Rates 100Mbps port - 148,800pps
10Mbps port - 14,880pps
Power over Ethernet
Standard IEEE 802.3af
IEEE 802.3at
Power Output Up to 30W per port
Pin Assignment 1/2(+), 3/6(-)
PoE Power Budget 130W
Environment
Temperature Operating: 0 ~ 40 °C
Storage: -40 ~ 70 °C
Humidity (Non-condensing) Operating: 10 ~ 90%
Storage: 5 ~ 90%
Standards Compliance
Standards IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseTX Fast Ethernet
IEEE 802.3af Power over Ethernet (PoE)
IEEE 802.3at Power over Ethernet Plus (PoE+)
IEEE 802.3x Full-duplex and flow control
IEEE 802.3az Energy efficient Ethernet
Certifications FCC, CE, LVD



HARDWARE INTERFACE

​​


Verwandte Produkte





*Maximale Leistung, aktuelle Datenübertragungsgeschwindigkeiten und Reichweite ändern sich in Abhängigkeit von den Netzwerkbedingungen und den Umgebungsfaktoren.
*Die Auflösung und Bildrate der Netzwerkkameras sind abhängig von der Verbindungsgeschwindigkeit.
*Änderungen der technischen Daten und des Designs des Produkts vorbehalten.
